Jak může měděná přípojnice EV baterie zlepšit energetickou účinnost a spolehlivost?

AnEV baterie měděná přípojniceje kritické elektrické propojení, které ovlivňuje distribuci proudu, nárůst teploty, efektivitu balení a dlouhodobou spolehlivost bateriové sady. Tato příručka vysvětluje, jak vybrat materiály mědi, určit rozměry vodičů, vyhodnotit tuhé a flexibilní přípojnice, řídit odpor připojení, specifikovat pokovení a izolaci a vyhnout se běžným výrobním problémům. Poskytuje také praktický kontrolní seznam zdrojů, který pomáhá inženýrům a týmům nákupu vyvinout vlastní přípojnice, které splňují jejich elektrické, mechanické a výrobní požadavky.

1. Co je měděná přípojnice baterie EV?

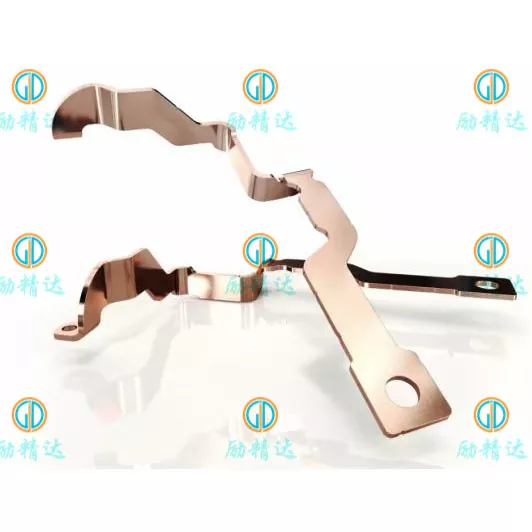

AnEV baterie měděná přípojniceje vodivá kovová součást určená k přenosu elektrické energie mezi bateriovými články, moduly, stykači, pojistkami, proudovými senzory a dalšími součástmi v rámci vysokonapěťového systému elektrického vozidla. V závislosti na architektuře baterie mohou být přípojnice ploché pásy, tvarované desky, laminované ohebné vodiče nebo speciálně tvarované sestavy vyrobené podle přesných rozměrových požadavků.

Na rozdíl od konvenčního zapojení může přípojnice poskytovat kompaktní, opakovatelnou proudovou cestu s definovanými kontaktními plochami a montážními polohami. Díky tomu je zvláště užitečný v bateriových sadách, kde je dostupný prostor omezený a elektrická spojení musí zůstat stabilní při vibracích a změnách teploty.

Typický systém baterií EV může obsahovat několik úrovní přípojnic:

• Propojení buněk:Propojte jednotlivé buňky nebo skupiny buněk v rámci modulu.
• Připojení modulu:Přenos proudu mezi bateriovými moduly a podpora požadované sériové nebo paralelní konfigurace.
• Přípojnice na úrovni balení:Připojte moduly k vysokonapěťovým distribučním komponentům, včetně stykačů, pojistek a výstupních svorek.
• Připojení výkonové elektroniky:Propojte bateriové systémy s invertory, stejnosměrnými distribučními sestavami nebo jinými silnoproudými zařízeními.

Konkrétní provedení závisí na formátu článku, napětí systému, profilu proudu, způsobu připojení, dostupném prostoru pro instalaci a bezpečnostních požadavcích. Úspěšná přípojnice je proto více než jen kus mědi: je to navržená součást, která musí fungovat jako součást kompletní elektrické a mechanické sestavy.

2. Proč záleží na mědi v bateriových systémech elektromobilů?

Měď se široce používá pro propojení vysokoproudých baterií, protože kombinuje vysokou elektrickou vodivost s dobrou tepelnou vodivostí, tvarovatelností a kompatibilitou s mnoha zavedenými procesy výroby a povrchové úpravy.

Tyto vlastnosti pomáhají konstruktérům vyvinout kompaktní proudové cesty při řízení elektrických ztrát a podpoře spolehlivých spojení. Samotná měď však nezaručuje dobrý výkon. Rovněž je třeba vzít v úvahu rozměry, spoje, podmínky chlazení, izolaci a kvalitu výroby.

Nižší elektrický odpor

Elektrický odpor vytváří teplo, když proud prochází vodičem. Správně dimenzovaná měděná přípojnice může omezit odporové ztráty a pokles napětí, což pomáhá zachovat účinnost přenosu energie. Výhoda je zvláště důležitá u vysokoproudých bateriových systémů, kde i malé zvýšení odporu může vytvořit významné množství tepla.

Kompaktní elektrické balení

Baterie musí obsahovat články, chladicí součásti, konstrukční podpěry, senzory, ochranná zařízení a izolaci v omezeném prostoru. Vysoká vodivost mědi umožňuje konstruktérům hodnotit relativně kompaktní průřezy vodičů při splnění požadovaných elektrických a tepelných limitů.

Přizpůsobivá výroba

Měděné plechy, pásy a tyče lze řezat, lisovat, děrovat, ohýbat, obrábět a pokovovat podle návrhu součásti. V závislosti na aplikaci a výrobních možnostech mohou tyto procesy vytvářet přizpůsobené vzory otvorů, tvarované koncovky, montážní prvky a složité trojrozměrné tvary.

Potenciálně zlepšená konzistence sestavy

Dobře navržená vlastní přípojnice poskytuje opakovatelná místa připojení a montážní geometrii. To může zjednodušit automatizovanou nebo poloautomatickou montáž, omezit úpravy instalace a pomoci zlepšit konzistenci výroby.

3. Která konstrukce přípojnic vyhovuje vaší aplikaci?

Výběr správné konstrukce je důležité včasné rozhodnutí, protože ovlivňuje instalační prostor, flexibilitu, toleranci vibrací, výrobní metody a celkové náklady na projekt. Mezi nejběžnější možnosti patří tuhé měděné přípojnice, laminované flexibilní přípojnice a opletené měděné spoje.

Kdy je vhodná pevná přípojnice?

Tuhá konstrukce je vhodná, když svorky zůstávají v pevné poloze a montážní konstrukce poskytuje dostatečnou podporu. To může být zvláště praktické pro distribuci energie na úrovni balení, připojení pojistek a kompaktní elektrické sestavy, kde je důležitá konzistentní geometrie.

Kdy byste měli uvažovat o flexibilní přípojnici?

Flexibilní konstrukce může být výhodnější, když se spojení musí přizpůsobit tepelné roztažnosti, výrobním tolerancím nebo relativnímu pohybu mezi součástmi. Vrstvené měděné přípojnice mohou kombinovat vysokoproudovou kapacitu s řízenou flexibilní oblastí, ačkoli oblasti svorek a přechody izolace stále vyžadují pečlivou konstrukci.

Před výběrem kterékoli struktury vyhodnoťte celý instalační obal, požadavky na pohyb, pořadí montáže, servisní přístup a elektrické zatížení. Návrh, který odpovídá modelu CAD, může být stále obtížně instalovatelný, pokud nebyl zohledněn přístup k nástroji, vůle spojovacího prvku nebo výrobní tolerance.

4. Jak byste měli vybírat materiály mědi?

Výběr materiálu ovlivňuje vodivost, chování při tváření, kompatibilitu spojování, povrchovou úpravu a cenu. Vhodná jakost závisí spíše na výrobním procesu a provozním prostředí než na samotné čistotě mědi.

Zvažte požadavky na temperování a tvarování

Teplota materiálu ovlivňuje pevnost, tažnost, ohybatelnost a odpružení. Těsný ohyb u silné mědi může způsobit praskání nebo deformaci povrchu, pokud stav materiálu a poloměr ohybu nejsou vhodné. Pokud návrh obsahuje několik ohybů nebo těsně umístěných otvorů, může kontrola výroby identifikovat rizika před zahájením výroby nástrojů nebo hromadné výroby.

Přizpůsobte materiál způsobu spojování

Šroubované, svařované, pájené a vrstvené konstrukce kladou různé požadavky. Například měď, která dobře funguje pro konvenční šroubový spoj, nemusí být nejlepší volbou pro specializovaný proces svařování. Dodavatel a konstruktér by měli potvrdit kompatibilitu materiálu se zamýšlenou metodou spojování a v případě potřeby ověřit hotový spoj.

Pro mezinárodní zdroje specifikujte požadovaný materiálový standard, jakost, tvrdost, tloušťku a přípustné substituce. Obecná poznámka jako „vysoce kvalitní měď“ je nedostatečná, když je třeba ověřit elektrický výkon a opakovatelnou výrobu.

5. Jak proud, odpor a teplo ovlivňují design?

Proudová kapacita je jedním z nejdůležitějších faktorů při konstrukci přípojnic baterie EV. Neexistuje však žádný univerzální jmenovitý proud, který by se vztahoval na každý měděný pásek určité šířky a tloušťky. Skutečný výkon závisí na geometrii vodiče, okolní teplotě, podmínkách krytu, chlazení, odporu připojení a době trvání elektrického zatížení.

Pochopit základní elektrické vztahy

Pro stejnosměrný systém lze proud odhadnout z výkonu a napětí:

V těchto vztazích je I proud, P je elektrický výkon, V je napětí, R je odpor, ρ je měrný odpor materiálu, L je délka vodiče a A je plocha průřezu. Rovnice poskytují výchozí bod pro návrhové výpočty, nenahrazují tepelnou analýzu nebo testování.

Obzvláště důležitý je člen čtvercového proudu. Pokud se proud zdvojnásobí, zatímco odpor zůstane nezměněn, ztráta odporu vzroste čtyřnásobně. To činí aktuální profil, pracovní cyklus a kvalitu připojení kritickými faktory.

Vyhodnoťte zvlášť trvalý a špičkový proud

Bateriové systémy elektromobilů mohou zaznamenat nepřetržité vybíjení, krátké špičky zrychlení, regenerativní brzdění a nabíjení. Tyto provozní podmínky mohou vytvářet různé tepelné požadavky. Konstrukce, která toleruje krátkou špičku, nemusí být vhodná pro stejný proud aplikovaný nepřetržitě.

Technici by měli před dokončením rozměrů vodičů definovat následující:

• Jmenovité systémové napětí a maximální provozní napětí.
• Trvalý proud, špičkový proud a trvání špičky.
• Okolní teplota v blízkosti přípojnice a očekávaný rozsah provozních teplot.
• Povolený nárůst teploty jak v místě vodiče, tak v místě připojení.
• Délka vodiče, dostupný průřez a orientace instalace.
• Podmínky chlazení, sousední zdroje tepla a větrání krytu.
• Maximální přípustný pokles napětí a příslušné požadavky na ochranu.

Nepřehlédněte kompletní tepelnou cestu

Teplo může opustit přípojnici konvekcí, sáláním, montážním hardwarem, připojenými svorkami nebo blízkými strukturami. Izolace a utěsněný kryt mohou změnit rozptyl tepla. V důsledku toho mohou dvě přípojnice se stejnými rozměry mědi dosahovat různých teplot v různých sestavách.

Robustní vývojový proces kombinuje výpočty, technickou kontrolu a testování za reprezentativních podmínek. U aplikací kritických z hlediska bezpečnosti by validace nárůstu teploty měla odrážet zamýšlené materiály, povrchovou úpravu, způsob upevnění a prostředí instalace.

6. Jak můžete zabránit selhání připojení?

Vysoce kvalitní měděný vodič stále nemusí poskytovat spolehlivý výkon, pokud jsou jeho spoje špatně navrženy. Při vysokém proudu může nadměrný přechodový odpor generovat lokalizované teplo, urychlit degradaci povrchu, poškodit okolní izolaci nebo přispět k uvolnění spoje.

Pečlivě navrhněte kontaktní plochy

Šroubové spoje vyžadují vhodnou kontaktní plochu, rovinnost povrchu, výběr spojovacího prvku a řízenou upínací sílu. Poloha otvoru, otřepy, deformace, znečištění a nekompatibilní povrchové úpravy, to vše může ovlivnit konečné rozhraní. Specifikace montáže by měla spíše definovat příslušný utahovací moment šroubu nebo postup upevnění, než aby je ponechával na individuálním posouzení operátora.

Kontrola svařovaných a laminátových spojů

Flexibilní laminované přípojnice často používají lepené nebo svařované koncové zóny pro připojení více měděných vrstev. Spoj musí poskytovat adekvátní elektrickou kontinuitu a mechanickou integritu bez poškození pružné části. Parametry svařování, geometrie svorek, přívod tepla a metody kontroly by měly být stanoveny pro skutečný stoh materiálu.

Plánujte vibrace a tepelné cykly

Elektromobily fungují při opakovaných vibracích a změnách teploty. Rozdíly v tepelné roztažnosti mezi připojenými součástmi mohou způsobit namáhání přípojnic a upevňovacích prvků. Flexibilní sekce, vhodné podpěry, vhodné vůle a kvalifikované způsoby spojování mohou pomoci těmto podmínkám vyhovět.

7. Jak pokovování a izolace zvyšují bezpečnost?

Povrchová úprava a izolace jsou funkční designová rozhodnutí, nikoli pouze kosmetické úpravy. Mohou ovlivnit chování kontaktů, odolnost proti korozi, elektrickou izolaci, konzistenci montáže a provozní bezpečnost.

Vyberte pokovování pro kontaktní prostředí

Pocínování, niklování a stříbření lze použít v různých aplikacích přípojnic. Cín je běžně zvažován pro mnoho elektrických kontaktních rozhraní kvůli jeho ceně a praktickým kontaktním charakteristikám. Nikl může být vhodný pro určité teplotní nebo environmentální požadavky, zatímco stříbro může být zvažováno tam, kde jeho vlastnosti elektrického kontaktu odůvodňují dodatečné náklady.

Konečný výběr musí vzít v úvahu připojovací svorku, provozní teplotu, vlhkost, kontaminaci, vystavení korozi, kontaktní tlak a příslušné požadavky na produkt. Tloušťka pokovení, pokrytí, maskování a kritéria kontroly by měla být specifikována tam, kde ovlivňují funkčnost.

Specifikujte izolaci podle napětí systému

V závislosti na konstrukci mohou přípojnice používat teplem smrštitelné trubice, polymerové manžety, lisované kryty, epoxidové povlaky nebo jiné technické izolační systémy. Každé řešení má jiné požadavky na teplotní odolnost, dielektrické vlastnosti, mechanickou ochranu a vyrobitelnost.

Vysokonapěťové sestavy také vyžadují vhodné povrchové a volné vzdálenosti. Tyto vzdálenosti závisí na příslušném bezpečnostním rámci, pracovním napětí, uspořádání izolace, podmínkách prostředí a konstrukci produktu. Měly by být stanoveny odpovědným konstruktérem spíše než vybrány z obecného schématu přípojnic.

Izolace musí být rovněž kompatibilní s ohyby, kontaktními okny, upevňovacími oblastmi a montážními nástroji. Špatně definované kovové části mohou vést k nekonzistentnímu ručnímu ořezávání, náhodnému poškození nebo snížené elektrické ochraně.

8. Jaké výrobní procesy zajišťují stálou kvalitu?

Kvalita výroby závisí na tom, jak dobře spolupracují materiál, nástroje, sekvence tváření, povrchová úprava a plán kontroly. Nejvhodnější proces závisí na geometrii součásti, tloušťce materiálu, požadavcích na toleranci, množství prototypu a očekávaném objemu výroby.

Krok 1: Kontrola návrhu a vyrobitelnosti

Před výrobou by měl výrobce zkontrolovat výkres, specifikaci materiálu, umístění otvorů, geometrii ohybu, kontaktní plochy, oblasti pokovování a požadavky na izolaci. Tato kontrola pomáhá identifikovat funkce, které mohou zvýšit náklady nebo vytvářet rizika kvality.

Krok 2: Příprava materiálu a řezání

Měděný plech, pás nebo tyč se připravuje podle schválené materiálové specifikace. Řezání laserem, děrování, lisování, CNC obrábění nebo jiné vhodné metody lze zvolit na základě požadované geometrie a ekonomiky výroby.

Krok 3: Tvarování a kontrola rozměrů

Operace ohýbání a tváření vytvářejí konečnou geometrii. Odpružení materiálu, poloměr ohybu, přesnost nástroje a vztahy mezi dírou a ohybem mohou ovlivnit lícování sestavy. Před dokončením plánu inspekce by měly být identifikovány kritické rozměry.

Krok 4: Spojování a povrchová úprava

V závislosti na konstrukci může součást vyžadovat svařování, lepení svorek, odstraňování otřepů, pokovování, čištění nebo izolaci. Každá operace by měla být kompatibilní s vybranou jakostí mědi a zamýšleným provozním prostředím.

Krok 5: Kontrola a ověření

Vhodný plán kvality může zahrnovat následující kontroly:

• Materiálové certifikáty a vstupní ověřování materiálu.
• Rozměrová kontrola tloušťky, šířky, umístění otvorů, úhlů ohybu a rovinnosti.
• Vizuální kontrola trhlin, otřepů, škrábanců a povrchových vad.
• Kontroly tloušťky pokovení a pokrytí tam, kde je specifikováno.
• Kontroly elektrického odporu nebo kontinuity.
• Pevnost spoje, zvýšení teploty, izolace nebo testování prostředí, pokud to projekt vyžaduje.

Ne každá součást vyžaduje každý test. Plán kontrol by měl vycházet z funkce dílu, požadavků zákazníka, příslušných norem a hodnocení rizik. Tam, kde jsou vyžadovány kontroly automobilové výroby nebo formální kvalifikační dokumenty, měla by být tato očekávání dohodnuta před hromadnou výrobou.

9. Jak mohou kupující snížit rizika nákupu?

Pro týmy nákupu je hlavní výzvou získat komponent, který splňuje technické požadavky za konkurenceschopné celkové náklady. Nabídka založená pouze na hmotnosti mědi nebo vnějších rozměrech může vynechat základní požadavky na výrobu a validaci.

Připravte si kompletní žádost o cenovou nabídku

Jasný RFQ pomáhá výrobci vyhodnotit návrh, identifikovat výrobní rizika a nabídnout vhodný proces. Kdykoli je to možné, poskytněte 2D technický výkres a 3D CAD soubor spolu s následujícími informacemi.

Vyhodnoťte celkové náklady, nejen jednotkovou cenu

Kupní cena je pouze jednou částí celkových nákladů. Nástroje, využití materiálu, sekundární zpracování, pokovování, izolace, kontrola, balení, dodací lhůta a technické změny mohou ovlivnit ekonomiku projektu.

Dodavatel nabízející nižší počáteční cenu nemusí být nejekonomičtější volbou, pokud díl vyžaduje opakované úpravy nebo produkuje nekonzistentní výsledky montáže. Naopak zbytečné úzké tolerance, nadměrné pokrytí pokovením nebo příliš složitá geometrie mohou zvýšit náklady, aniž by poskytovaly smysluplnou funkční výhodu.

Před výrobou zkontrolujte možnosti dodavatele

Zeptejte se potenciálních výrobců, jak kontrolují konzistenci materiálu, kritické rozměry, otřepy, ohyby, pokovování a sledovatelnost hotového dílu. V případě potřeby si vyžádejte vzorky nebo záznamy o kontrole a dohodněte se na kritériích přijetí, než se zavážete k velké objednávce.

Pro kupující vyvíjející kovové komponenty na míru,Xiamen Lijingda Hardware Products Co., Ltd.mohou být zahrnuty do procesu hodnocení dodavatele pro příslušné požadavky na hardware a přesné kovové výrobky. Před zadáním objednávky měděné přípojnice baterie pro elektromobily si ověřte specifické výrobní kapacity společnosti pro přípojnice, materiálové možnosti, dostupné spojovací a dokončovací procesy, kvalitní dokumentaci a zkušenosti se zamýšlenou aplikací.

Nejúčinnější proces sourcingu spojuje inženýrské a nákupní týmy brzy. Když jsou elektrické požadavky, výkresy, výrobní metoda a kritéria přijatelnosti sladěny před cenovou nabídkou, mohou obě strany omezit revize, kterým se lze vyhnout, a zlepšit přechod od prototypu k výrobě.
