Stínící kryt

Jako profesionální dodavatel v Číně vám Lijingda nabízí tento kryt Shielding. Jedná se o základní komponentu EMC speciálně vyvinutou pro elektronické produkty s vysokou hustotou a vysokou frekvencí. Je vyroben z vysoce kvalitních materiálů ze slitiny mědi nebo nerezové oceli a prošel přesným průběžným lisováním a povrchovou úpravou. V případě potřeby se neváhejte zeptat.

Odeslat dotaz

Popis výrobku

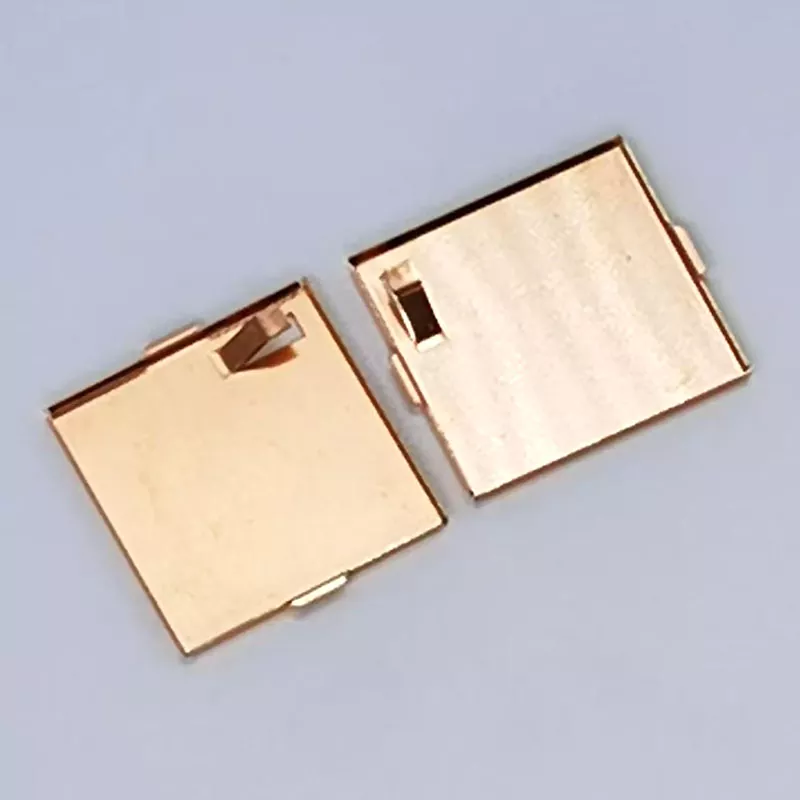

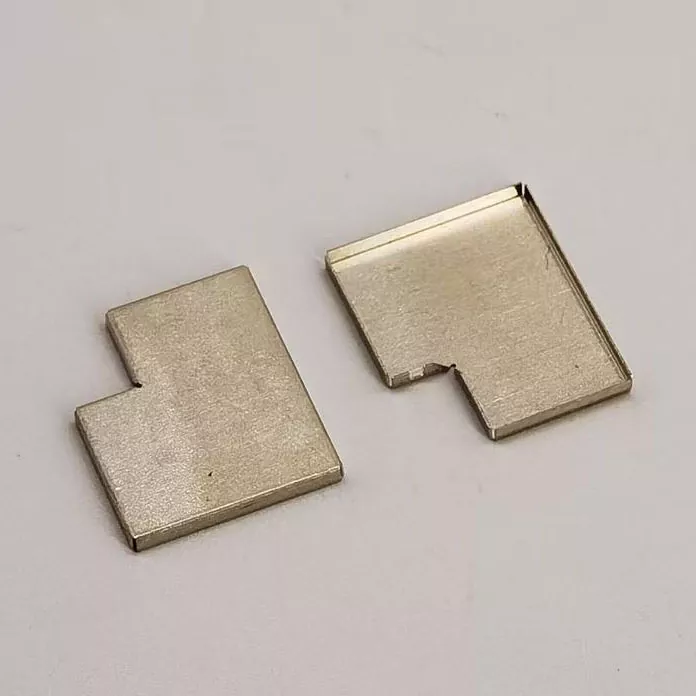

Tento stínící kryt vyrobený naší továrnou v lijingdě je druhem krycího dílu vyrobeného z tenkých kovových plechů (jako je bílá měď, nerezová ocel) přesným lisováním nebo leptáním, obvykle s pevnými patkami nebo svařovacími body. Jeho základní hodnota spočívá v jeho schopnosti přesně pokrýt specifické součásti nebo oblasti na desce plošných spojů a vytvořit místní Faradayovu klec, čímž účinně izoluje elektromagnetickou interakci mezi touto oblastí a vnějším světem. Jeho design je velmi flexibilní. Může být čtvercový, kulatý nebo nepravidelný podle tvaru součástí, zcela v závislosti na vašich požadavcích na stínění. Jeho hlavním úkolem je fungovat jako „lokalizovaná elektromagnetická bariéra“, která přímo souvisí se stabilitou vaší konkrétní funkce obvodu a elektromagnetickou kompatibilitou (EMC) celého systému.

Parametr

Název produktu	Stínící kryt
Materiál	Slitina mědi C1100 / Nerezová ocel SUS304
Povrchová úprava	Pocínování / Niklování / Nikl-zlacení
Tloušťka materiálu	0,1 mm - 0,5 mm
Rozměrová tolerance	±0,05 mm
Účinnost stínění	> 70 dB @ 1 GHz - 6 GHz
Klíčové vlastnosti	• Vysoká účinnost stínění • Spolehlivá pájitelnost • Vysoká rozměrová přesnost

Aplikace

Náš stínící kryt je nezbytnou součástí všech multifunkčních desek plošných spojů s vysokou hustotou. Je široce používán v základní desce chytrých telefonů (stínění RF a silových částí), modulu bezdrátové síťové karty notebooků, řídicí jednotce (ECU) automobilové elektroniky, desce zpracování signálu komunikačních základnových stanic a hlavní řídicí desce různých zařízení internetu věcí.

Funkce

První dojem z našeho krytu Shielding je precizní a úhledný. Jeho tvar má jasný obrys a hladké hrany bez otřepů. Pokud se jedná o typ svařování, jeho svařovací patky nebo podložky jsou ploché a vhodné pro automatizované svařování. Pokud se jedná o srážku karty, je konstrukce patek karty přiměřená a elasticita je mírná. Tato vysoká přesnost, která se projevuje od velikosti až po detail, je zárukou kvality pro něj jako precizní elektronickou součástku.

Výhody společnosti

Protože naše společnost je profesionálním výrobcem s hlubokým porozuměním rozložení desek plošných spojů a technologií přesného lisování kovů. Velmi dobře rozumíme tomu, jak velikost, tvar a způsob upevnění stínícího krytu ovlivňují jeho konečný výkon a vyrobitelnost. Disponujeme kompletní sadou základních technologií a výrobních schopností, od návrhu forem, přesného průběžného lisování, automatizované povrchové úpravy až po čisté obaly.
